三相继保测试仪｜S802/S903/S30/S10C 选型指南

发布日期：2026-10-21 浏览：1 次

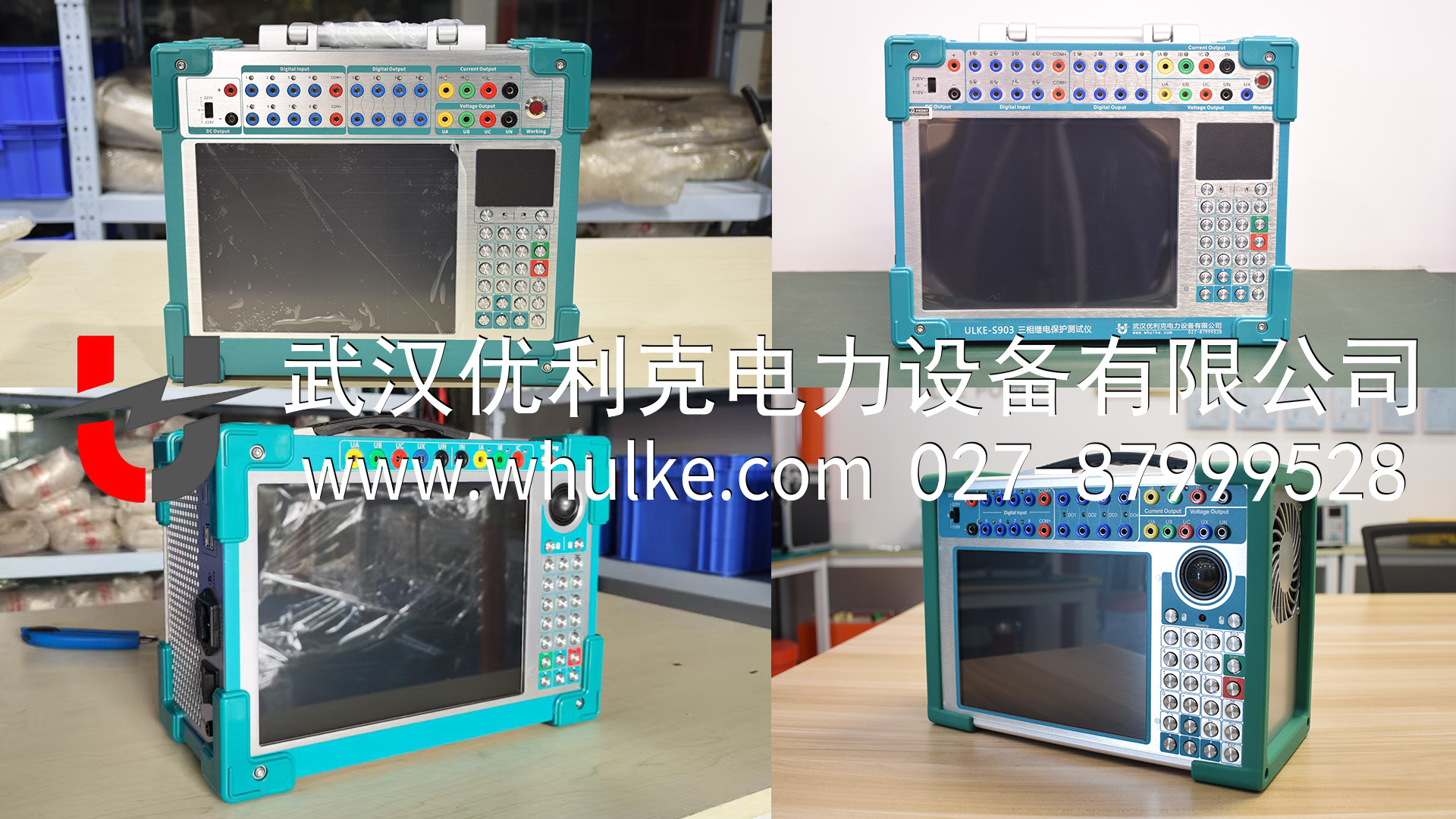

武汉优利克电力设备有限公司自研生产 S30、S903、S10C、S802 四款三相微机继电保护测试仪，针对电力现场

不同层级用户的试验需求，打造分层级、可靠的便携式继保校验整体解决方案。

一、用户需求

结合电网运维、电力工程、检修试验单位、工矿企业自备电站、院校科研试验室的实际作业痛点，归纳核心需求：

基层配网、中小型检修单位：

以常规继电器、线路保护、备自投校验为主，设备要求便携轻量化、操作简单、性价比高，可以完成过流、过压、同期、中间继电

器、反时限保护等基础试验，满足承装承修资质设备配置要求，现场搬运便捷，适应户外、配电室狭小作业环境。

变电站、电建调试单位：

需要开展主变差动保护、阻抗阶梯、零序保护、整组传动、谐波试验等复杂项目；对输出精度、大电流带载能力、多模块软件完整

性要求高；可模拟各类故障，兼容南瑞、南自、四方等主流微机保护装置，时间测量精准，试验报表可直接导出归档，满足预试、

交接验收工作。

高频现场作业场景：

设备抗颠簸、散热性能优良，具备完善过压、过流、短路硬件保护；支持 8 对开关量输入、4 对开关量输出，可识别有源

/ 无源接点；配备独立直流辅助电源，可直接给被试保护装置供电，减少现场额外电源接线；具备硬件复位机制，应对现场电磁

干扰导致的死机、异常花屏问题。

科研教学、第三方检测机构：

参数指标精度高，谐波输出、宽频率输出范围，软件支持校准功能，测试数据可溯源，适配试验教学、保护装置研发测试。

二、产品核心优势

四款仪器均符合国标 GB/T 7261-2016、DL/T 624-2010 继电保护试验装置标准，统一采用

DSP+FPGA 硬件架构，线性功放输出，软件内置全套继保试验模块，覆盖交流、直流、频率、同期、差动、功率方向、阻

抗阶梯、零序、整组试验、谐波、故障再现等功能，实现一台设备完成绝大多数继电保护校验工作。

硬件性能扎实可靠

标配四相电压、三相电流输出；电流支持三相并联短时输出大电流；支持 2-20 次谐波叠加，0-1000Hz 宽频率输

出；8 对开关量输入兼容有源、无源接点，4 对无源开关量输出；独立直流辅助电源（0/110V/220V）输出，直接

为保护装置供电；具备电流开路告警、电压短路保护、硬件复位按键、高效散热系统，适配工地复杂电磁干扰环境。

分层选型，适配不同预算与工况

S30：

10.4 寸大屏，Windows XP 嵌入式系统，整机约 7.5kg，轻量化机身，适合配网运维、承试资质配置，兼

顾常规及主变差动复杂试验。

S903：

10.4寸大屏，便携式加固外壳，电流输出功率升级，大电流持续工作能力更强，适合变电站高频现场调试。

S10C：

机身轻便，搬运省力；满足承装承修资质配置，性价比突出；常规保护校验全覆盖。

S802：

优先发电厂、大型变电站、电建单位，经常做大容量主变、光纤差动，大电流功率储备为四款最高。

软件功能完备，降低现场操作门槛

全系列内置标准化试验模块，无需复杂编程；支持自动测试、手动测试，自动记录动作值、返回值、动作时间，自动计算返回系

数；支持报表管理，试验结果保存、预览、打印；具备软件自校准，无需拆机调节电位器；支持 USB 外接电脑控制，方便远

程调试与数据导出。

整机工艺贴合电力现场使用

加固防撞壳体，便携结构；完整接地保护；输入输出接口布局清晰，面板标识直观，新手也可快速熟悉接线；具备过热、过流、短

路多重硬件保护，大电流限时硬件保护，避免误操作损坏设备。
