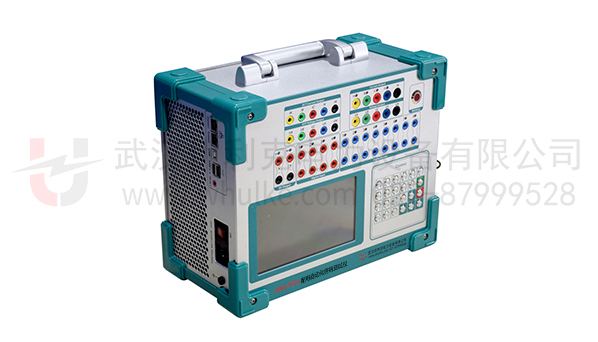

配电自动化终端测试仪

产品简介

       配电自动化终端测试仪又称配电自动化测试仪，配电自动化终端测试仪是应用于配电自动化终端FTU、DTU、TTU、故障指示器自动化测试及馈线自动化进行功能测试。配电自动化终端测试

仪具有4相电压4相电流输出，适用于各种类型配电终端设备试验。配电自动化终端测试仪每相交流电压可输出264V，每相交流电流15A，交流电流六并可输出60A。

       配电自动化终端测试仪是我公司针对于近几年来，电力系统陆续出台配电自动终端相关检测规范和测试标准，公司严格遵循电网测试规范要求，设计研发了一款配网自动化终端测试设备。该

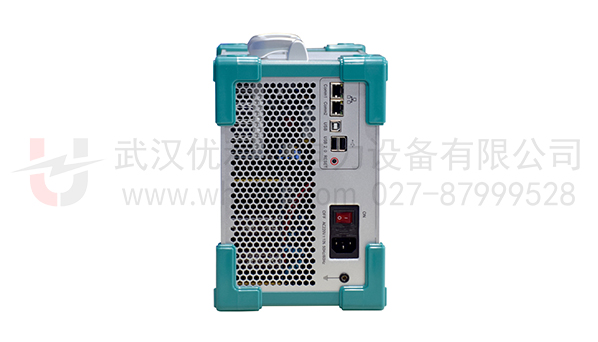

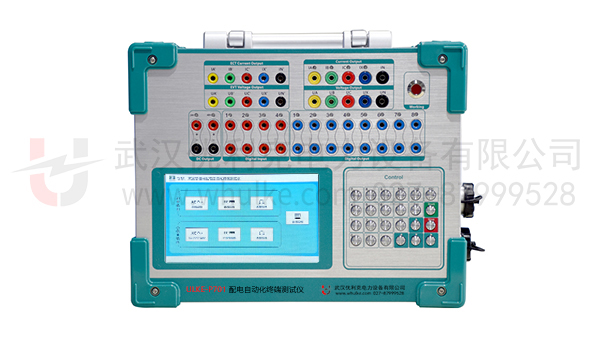

配电自动化终端测试仪采用高性能ARM加DDS控制方式，装置面板带有800*480寸触摸显示屏和按键的方式，不用外接鼠标或键盘就可直接使用。装置侧板设有USB口、RJ45双网络通信口等，可

方便地进行数据存取、数据通信和进行软件升级等。该配电自动化终端测试仪在试验的全过程及试验结果均液晶屏上显示，全套汉字化操作界面，清晰亮丽，直观方便。也可以外接笔记本电脑，

通过网口通信连接，按照我们设定的通信约规进行软件控制，方便实现二次开发及多种逻辑组合控制。

技术参数

交流电流输出（有效值）	4*15A；0.2%±5mA
四相并联输出(有效值)	0-60A/四相同相位并联输出
每相最大输出功率	150VA
交流电压输出（有效值）	4*264V；0.2%±5mV
线电压输出（有效值）	0-528V
相电压/线电压输出功率	40VA/60VA
直流电流输出	4*±5A；0.5%±5mA
直流电压输出	4*±350V；0.5%±5mV
线电压输出幅值	0-700V
相电压/线电压输出功率	40VA/60VA
ECT小信号（有效值）	4*7V；0.1%±5mV
EVT小信号（有效值）	4*7V；0.1%±5mV
开关量	输入4对；输出8对
时间测量	范围：1ms-9999S，精度1ms
频率范围	0-500HZ，精度：0.01Hz
相位	0--360°，精度0.1°
体积重量	长328 x 宽157 x 高250 mm3，约12.5Kg
供电电源	AC 220V±10%（47～63Hz）
