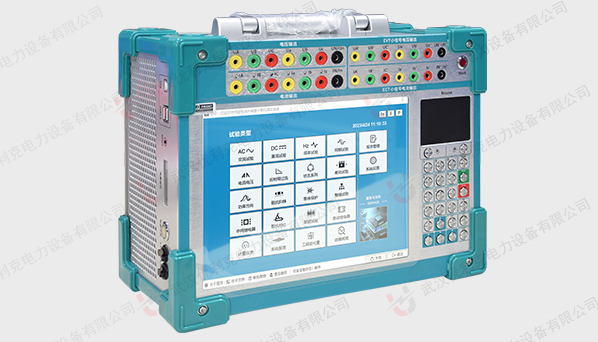

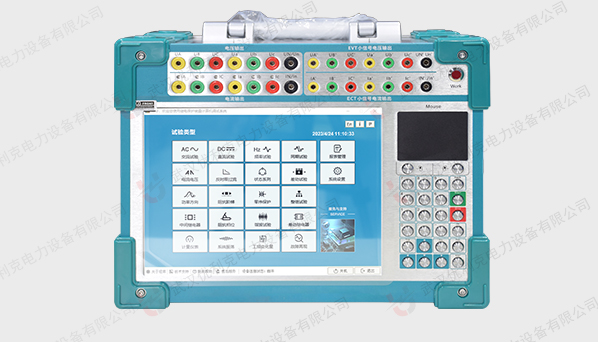

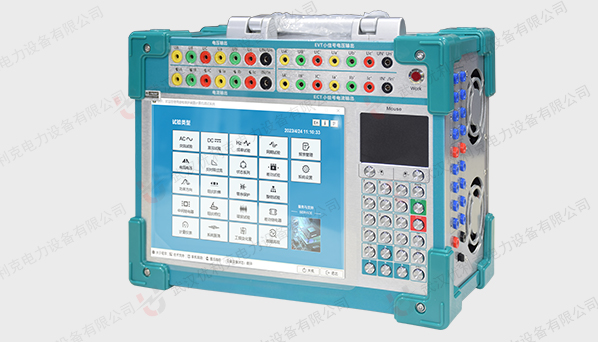

手提式六相继电保护测试仪

性能与特征

1．满足现场所有试验要求。本仪器具有标准的六相电压，六相电流输出，既可对传统的各种继电器及保护装置进行试验，也可对现代各种微机保护进行各种试验，特别是对变压器差功保护和备自

投装置，试验更加方便和完美。

2．各种技术指标完全达到电力部颁发的DL/T624-1997《继电保护微机型试验装置技术条件》的标准。

3．经典的Windows XP操作界面，人机界面友好，操作简便快捷；高性能的嵌入式工业控制计算机和10.4寸分辨率为800×600的LED真彩显示屏，可以提供丰富直观的信息，包括设备当前的工作

状态及各种帮助信息等。

4．本机Windows XP系统自带恢复功能，避免因非法关机或误操作等引起的系统崩溃。

5．设备面板配有超薄型工业键盘和光电鼠标，可以象操作普通PC机一样通过键盘或鼠标完成各种操作。

6．主控板采用DSP+FPGA结构，16位DAC输出，对基波可产生每周2000点的高密度正弦波，大大改善了波形的质量，提高了测试仪的精度。

7．功放采用高保真线性功放，既保证了小电流的精度，又保证了大电流的稳定。

8．采用USB接口直接和PC机通讯，无须任何转接线，方便使用。

9．可连接笔记本电脑运行。笔记本电脑与工控机使用同一套软件，无须重新学习操作方法。

10.配有独立专用直流辅助电压源输出，输出电压分别为48V，24V。以提供给需要直流工作电源的继电器或保护装置使用。

11.具有软件自较准功能，避免了要打开机箱通过调整电位器来校准精度，从而大大提高了精度的稳定性。


技术参数



1.交流电流源（6*30A）
单相电流输出（有效值）	0-15A/相，精度：0.2%  ±5mA
六相并联输出(有效值)	0--90A/六相同相位并联输出
相电流长时间允许工作值(有效值)	9.9A
每相最大输出功率	150VA
六相并联电流最大输出功率	900VA
六并电流最大输出允许工作时间	5S
频率范围	0--1000Hz，精度0.01Hz
谐波次数	2--20次
相位	0--360°，精度：0.2°
2．直流电流源
直流电流输出	0--±5A/相，精度：0.5%  ±5mA
3．交流电压源
单相电压输出（有效值）	0--264V/相，精度：0.2%  ±5mV
线电压输出（有效值）	0--528V
相电压/线电压输出功率	40VA/60VA
频率范围	0--1000Hz，精度：0.01Hz
谐波次数	2--20次
相位	0--360°，精度：0.2°
4．直流电压源
单相电压输出幅值	0--±350V，精度：0.5%  ±5mV
线电压输出幅值	0--700V
相电压/线电压输出功率	40VA/60VA
5．开关量端子
开关量输入端子	8对
空接点	1--20mA，24V 装置内部有源输出
电位翻转	无源接点：低阻短接信号 有源接点：0-250V DC/AC
开关量输出端子	4对，空接点，遮断容量：DC:0-30V/5A， AC:0-250V/5A
6．其他
时间范围	1ms--9999s，测量精度：1ms
单机体积重量	体积 328  x 157 x 250mm，约12Kg
锂电池供电	电源适配器8.4V/ 5A*2
7．交流电流工作时间
工作电流＜10A	工作时间≤60分钟
20A＞工作电流≥10A	工作时间≤70S
30A＞工作电流≥20A	工作时间≤15S
工作电流：30A	工作时间≤5S
8. 小信号输出
ECT小信号（有效值）	0*7V；0.1%±5mV
EVT小信号（有效值）	0*7V；0.1%±5mV
频率范围	0--1000Hz，精度0.01Hz
相位	0--360°，精度0.2
